Ремонт реверсивного рубильника ABB OTM1000

Проблема: заклинил механизм переключения рубильника ABB OTM1000

Реверсивный рубильник ABB OTM1000 используется в системах автоматического ввода резерва (АВР) и обеспечивает переключение между источниками питания.

К нам обратился клиент с проблемой отказа переключения: механизм рубильника заклинил и перестал выполнять свою функцию.

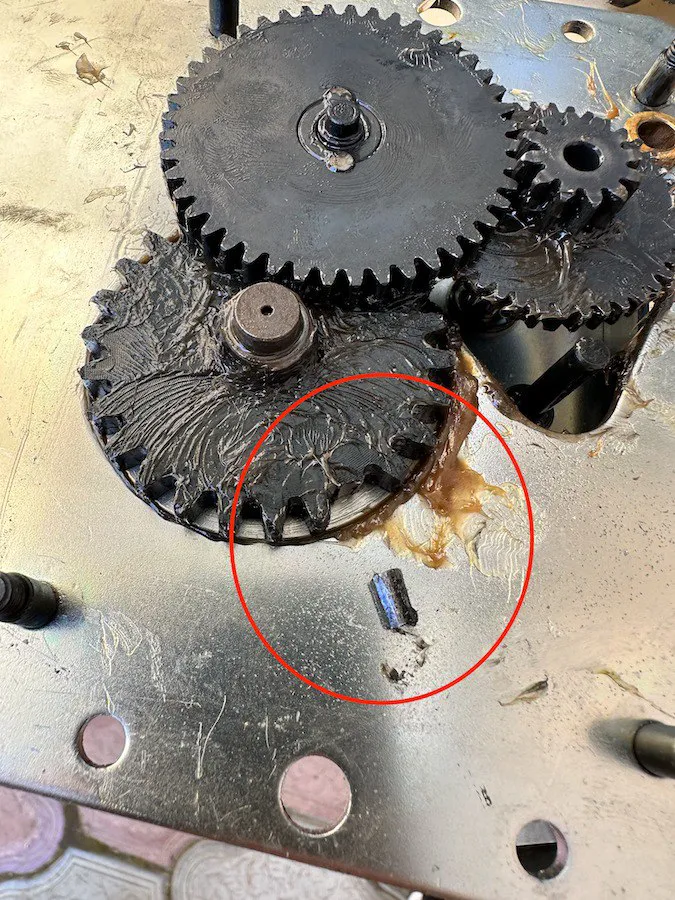

В процессе диагностики установлено, что причиной неисправности стало повреждение элементов механической передачи.

Часто в подобных ситуациях предпринимаются попытки провернуть механизм с усилием, что приводит к разрушению внутренних деталей и увеличению стоимости ремонта.

В данном случае повреждение затронуло шестерню привода, которая не подлежала замене стандартными комплектующими.

Ремонт механической передачи: изготовление поврежденной шестерни

– диагностика механизма переключения
– разборка узла

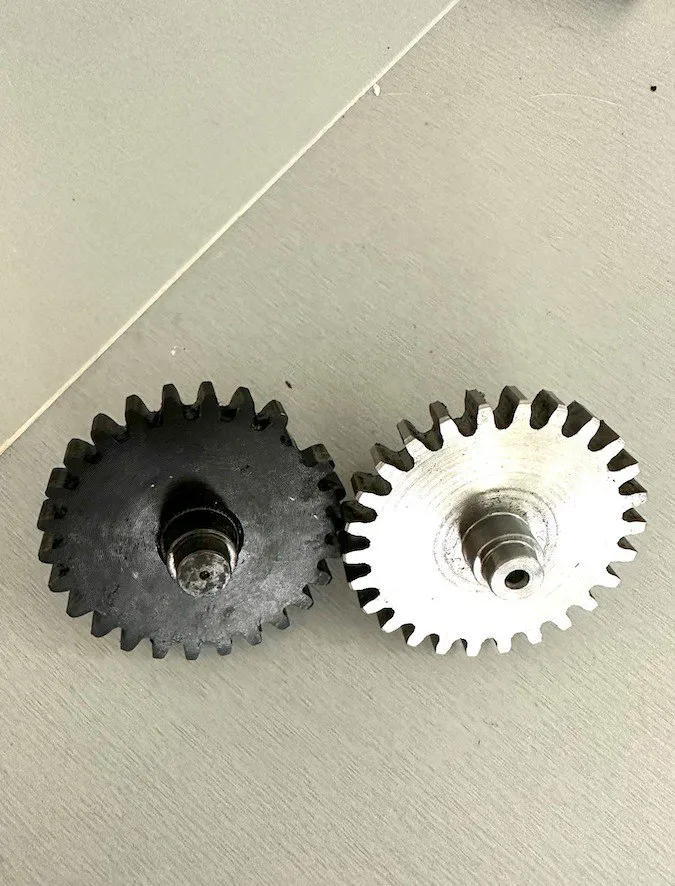

– изготовление новой шестерни
– восстановление механической передачи
– проверка работы электрической части АВР
– тестирование переключения

Результат: восстановлена плавная работа АВР без замены рубильника

После ремонта система автоматического ввода резерва работает стабильно и обеспечивает корректное переключение между источниками питания.
