Настройка релейной защиты RM6 VIP400 на подстанциях

Задача: пусконаладка защиты RM6 VIP400 перед вводом в эксплуатацию

Перед вводом в эксплуатацию системы электроснабжения на объекте заказчика – горно-климатическом курорте – требовалась настройка релейной защиты на пяти распределительных подстанциях.

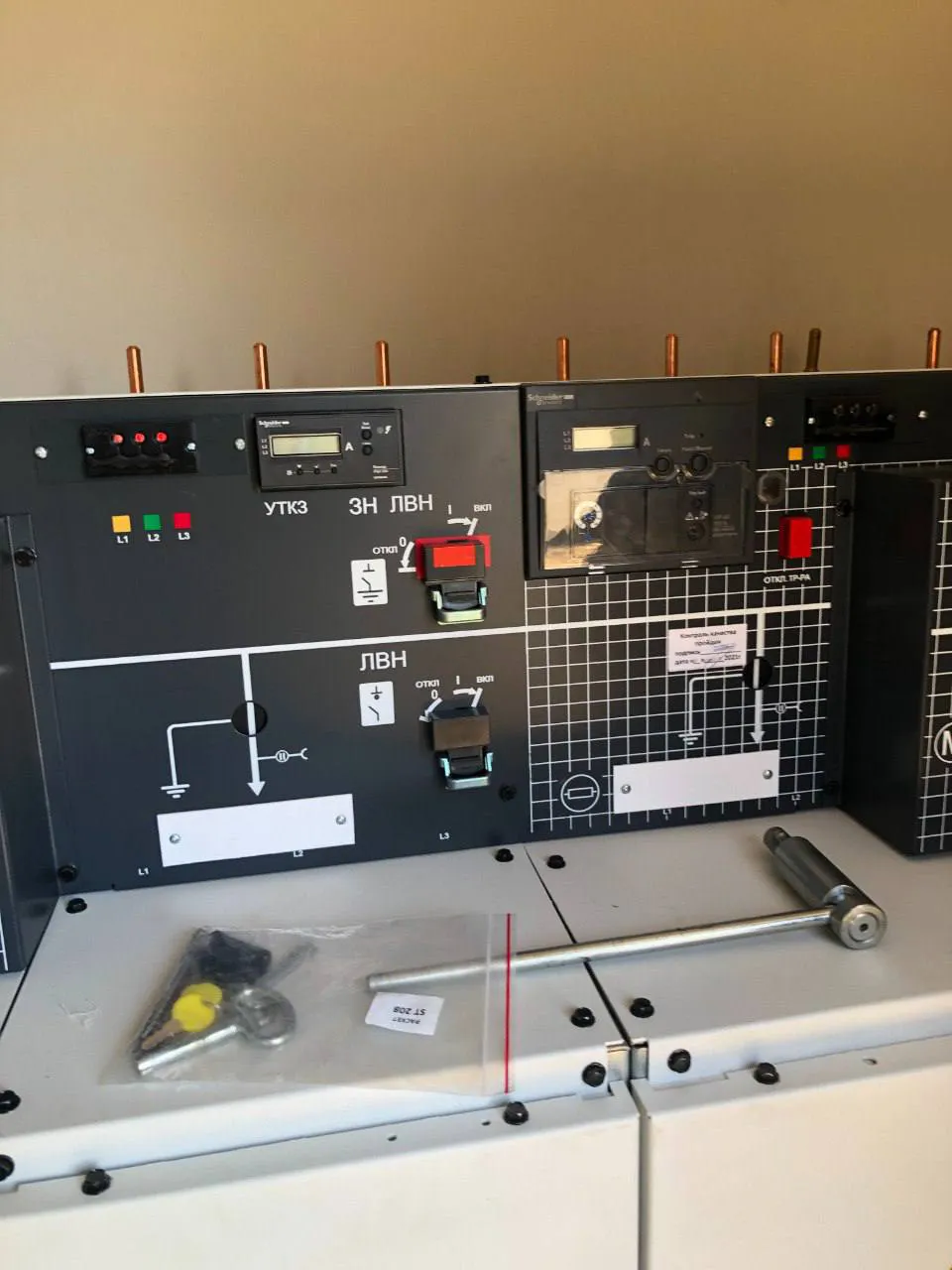

Оборудование выполнено на базе элегазовых шкафов RM6 Schneider Electric с встроенными блоками защиты VIP400.

На момент начала работ параметры релейной защиты не были адаптированы под фактические нагрузки и конфигурацию сети. Это создавало риск ложных срабатываний, некорректной селективности и аварийных отключений.

Для обеспечения надёжной работы системы была проведена комплексная диагностика и настройка защиты.

Настройка уставок и селективности релейной защиты Schneider Electric

– анализ схем защиты и взаимодействия между подстанциями
– настройка уставок релейной защиты VIP400
– проверка логики селективности и передачи команд
– настройка алгоритмов отключения и защиты
– проведение пусконаладочных испытаний
– контроль корректности работы каждой подстанции

Особое внимание было уделено согласованию работы всех узлов системы, чтобы обеспечить стабильную и предсказуемую реакцию на аварийные режимы.

Результат: синхронная работа 5 подстанций без ложных срабатываний

После выполнения работ все подстанции работают синхронно и обеспечивают корректную селективную защиту сети 10 кВ.

Система релейной защиты функционирует корректно и стабильно.

Все подстанции объединены в единую логическую систему, обеспечивающую согласованную работу и надёжную защиту сети.

Исключены ложные срабатывания и обеспечена безопасная эксплуатация объекта.
