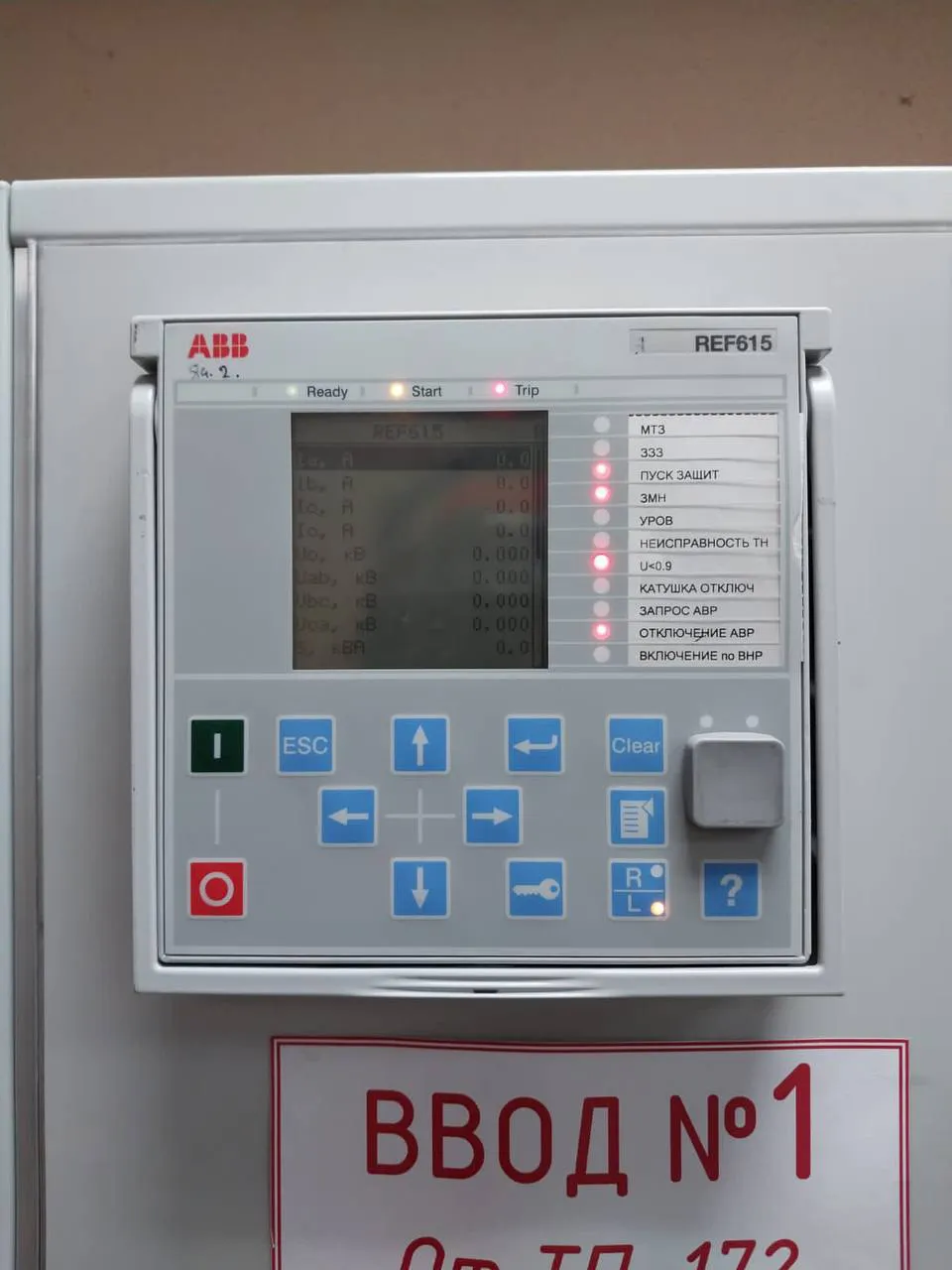

Настройка АВР в РУ-10 кВ – устранение ошибок в схеме

Проблема: ошибки в схеме АВР РУ-10 кВ от предыдущего подрядчика

На объекте заказчика в распределительном устройстве РУ-10 кВ требовалась настройка системы автоматического ввода резерва (АВР). Ранее выполненные подключения содержали ошибки, из-за чего система не обеспечивала корректное переключение при потере основного питания.

В частности, АВР не выполнял алгоритм переключения или срабатывал некорректно, что создавало риск перебоев в электроснабжении.

Диагностика: выявление нарушений в подключении трансформаторов напряжения

Для выявления причины была проведена диагностика схемы силовых соединений и измерительных цепей. Анализ показал, что подключение трансформаторов напряжения выполнено с нарушениями, что влияло на корректность работы логики АВР.

Решение: корректировка измерительных цепей и настройка алгоритмов

– анализ и проверка схемы подключения
– корректировка измерительных цепей
– перенос трансформаторов напряжения (ТН) на вводной кабель
– применение кабельных адаптеров для корректного подключения

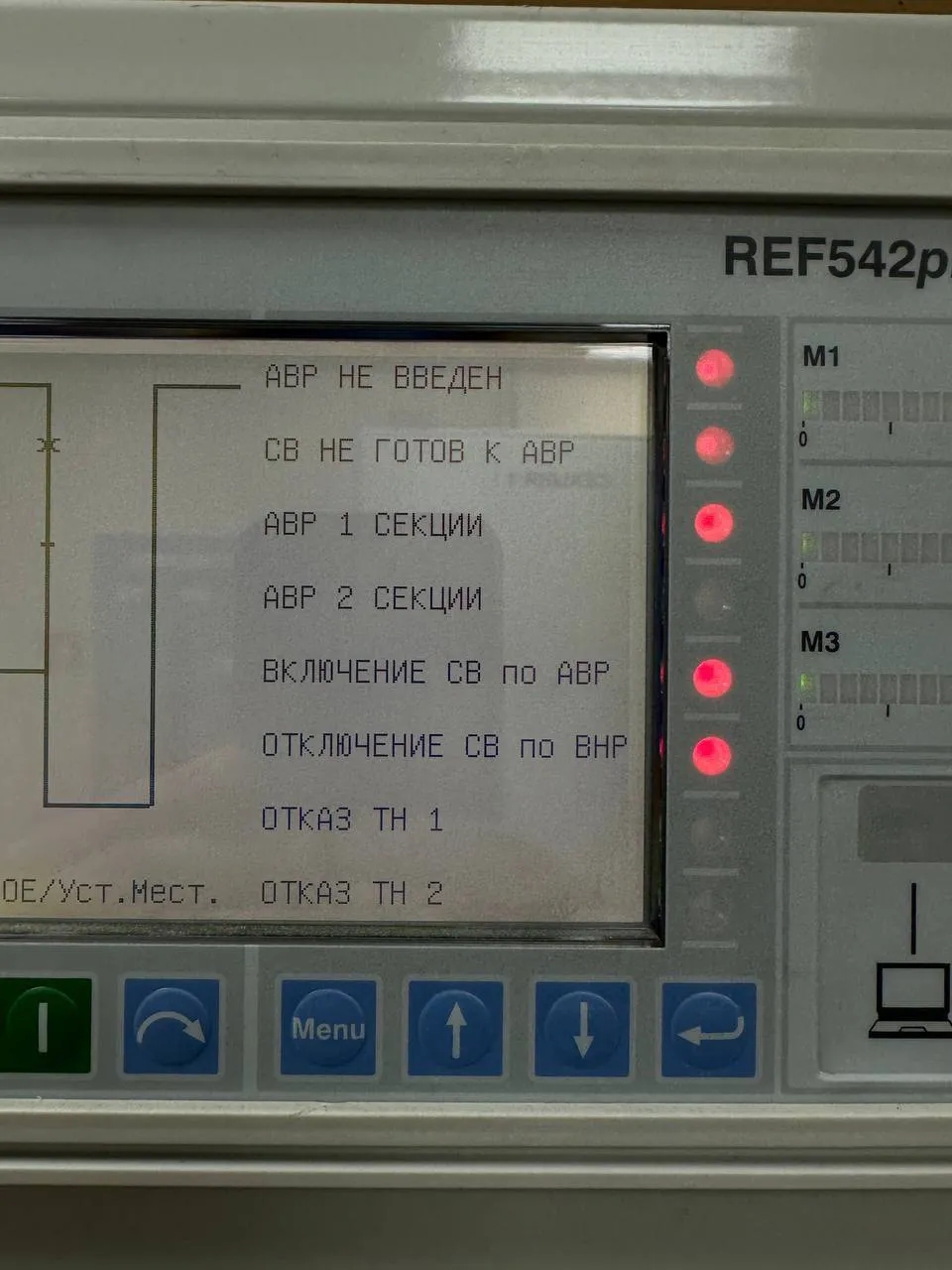

– настройка алгоритмов работы АВР
– тестирование переключения между вводами

Результат: надежное переключение АВР на резервный источник без сбоев

После выполнения работ система автоматического ввода резерва была полностью настроена и протестирована.

АВР корректно реагирует на потерю основного питания и выполняет переключение на резервный источник без сбоев.
